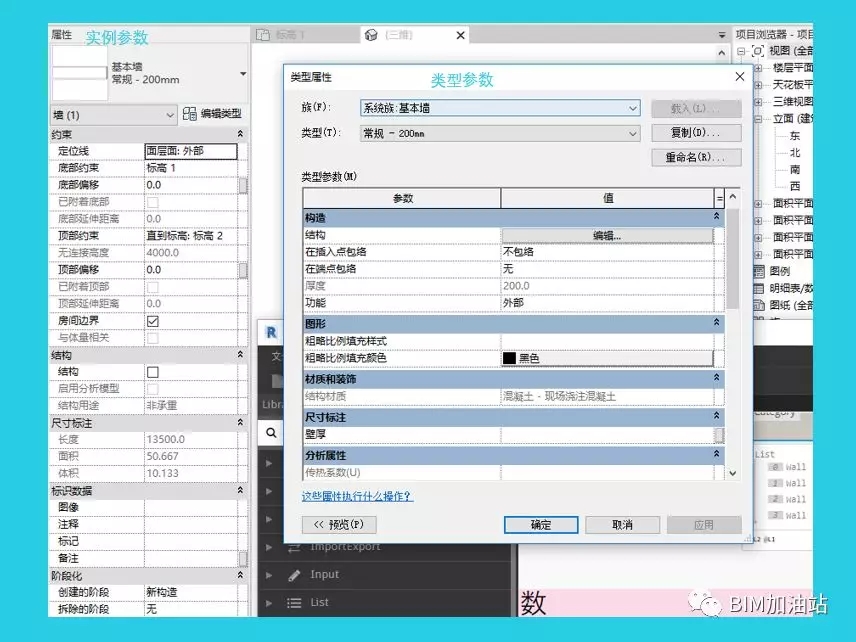

Revit中的族参数包括以下几大类;项目参数，全局参数，实例参数，类型参数，共享参数，报告参数等。可能对初学者来说这些参数都是傻傻分不清楚的。今天小编就为大家介绍两个最简单最常用的参数，实例参数和类型参数，记住出现在属性面板下的都是实例参数，出现在编辑类型里面的参数都是类型参数。

    如下图：

    dynamo获取族参数：

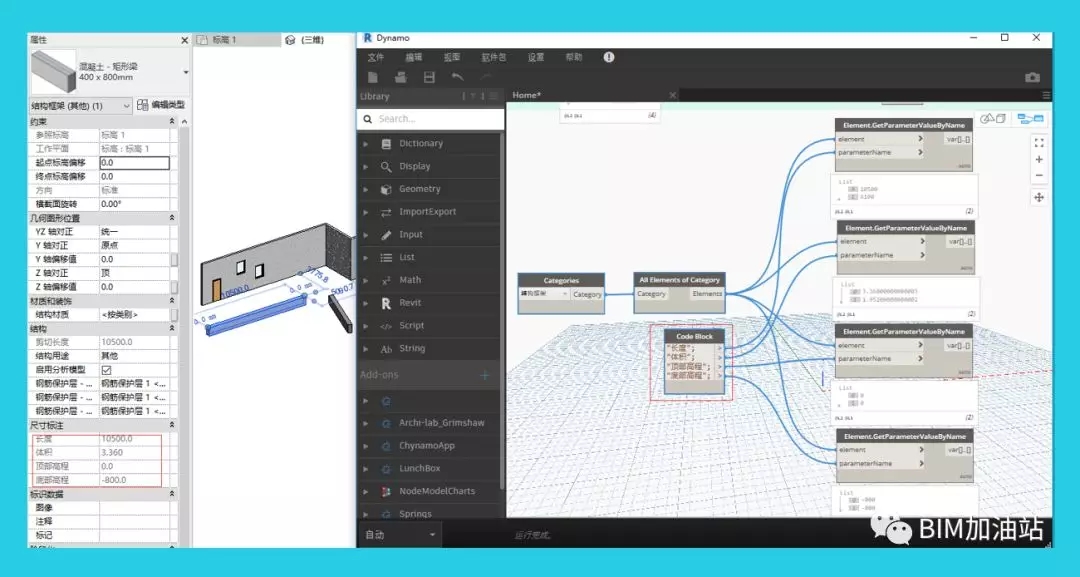

    1、获取族实例参数，这里小编以结构框架为例。通过Categories获取所有的类别，使用AllElementsofCategory节点获取所有图元，最后通过Element.GetParameterValueByName节点获取图元的指定参数。这里小编获取了梁的4个实例参数。

    如图：

    2、获取族类型参数，小编介绍两种方法：

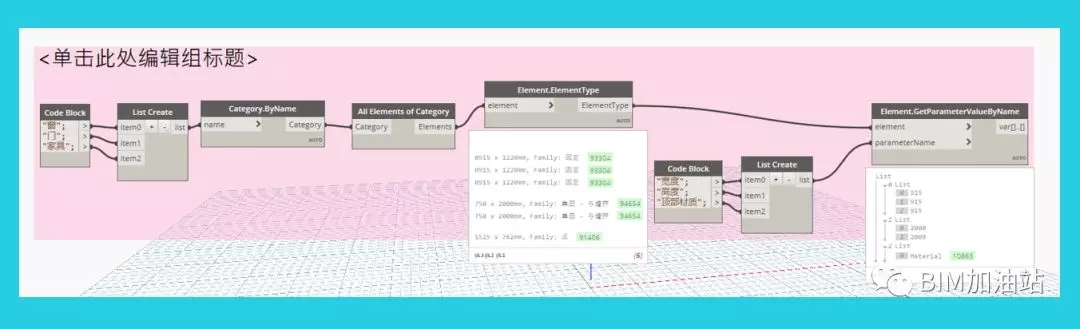

    这里我先用dynamo自带的节点来为大家演示，我就以门窗家具为例，分别获取他们的宽度高度材质。先创建需要获取的的类型名称，然后通过Category.ByName节点获取各类型，再AllElementsofCategory节点获取类型中的图元，再用Element.ElementType节点获取所有的族参数。最后通过Element.GetParameterValueByName节点按给定的名称获取相应的类型参数。

    如图：

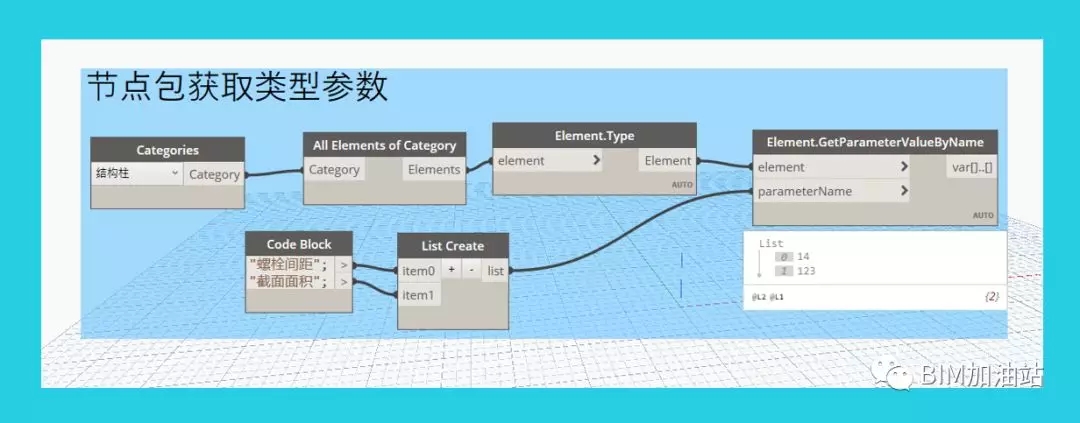

    通过Archi-lab里面的element.Type节点获取，

    如图：

    dynamo设置墙定位线：

    我们知道墙体定位线包括以下六种:墙中心线、核心层中心线、面层面：外部、面层面：内部、核心面：外部、核心面：内部。

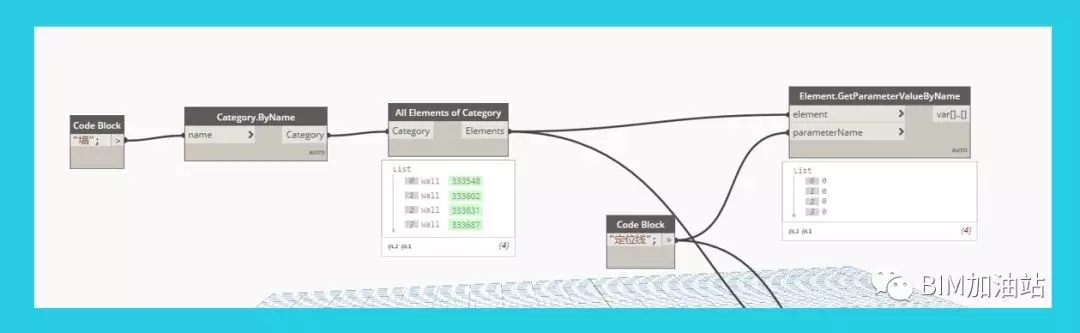

    当我们以墙中心线为定位线绘制一道墙时，我们通过dynamo获取他的定位线，获取到的结果为“0”，当我们将定位线改为“核心面：外部”时，获取到的结果为“4”.

    如图：

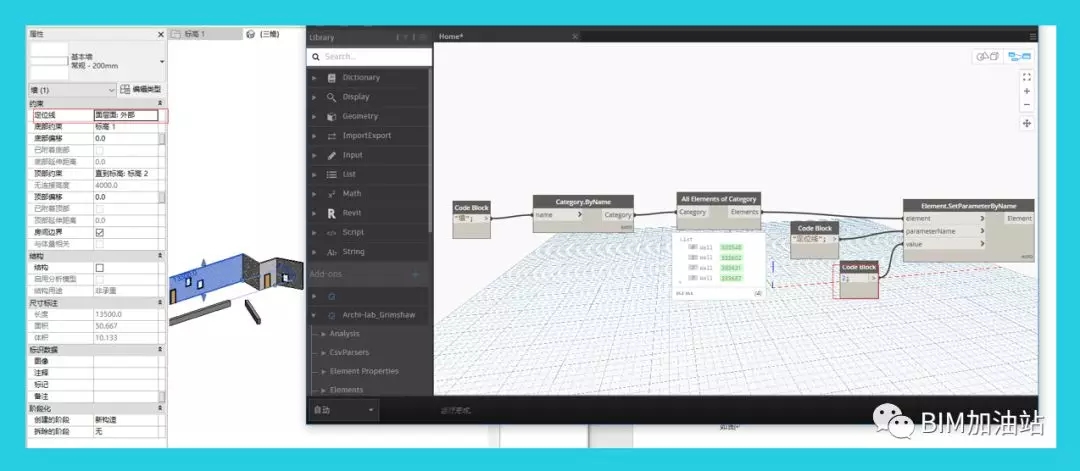

    通过上面的操作，我们明白墙定位线在dynamo中是通过数字来表达的，我们知道计算机的数是从0开始数的，所以六种定位线在dynamo中表示为0~5的数值。如果我们要将墙体的定位线设置为“面层面：外部”应该怎样做啦？我们直接通过Element.SetParameterByName节点，设置墙的定位线，将需要设置的参数输入为“2”即可。
