Revit是Autodesk公司旗下一款服务于建筑信息模型(BIM)的软件，旨在帮助使用者设计、建造、维护质量更好、效能更高的建筑。Revit中的所有图元都是基于族的。族的概念有助于使用者更轻松地对模型数据进行管理和修改，是Revit软件能够实现参数化建模的基础。

Revit参数化构件建模步骤

以本项目中变截面梁段为例，构件的参数化建模步骤如下。

①选择合适的族样板文件，根据构件特点，一般可选择“公制常规模型“或“自适应公制常规模型”样板。

②在族编辑器中，根据项目需要布置参照平面，然后开始注释。

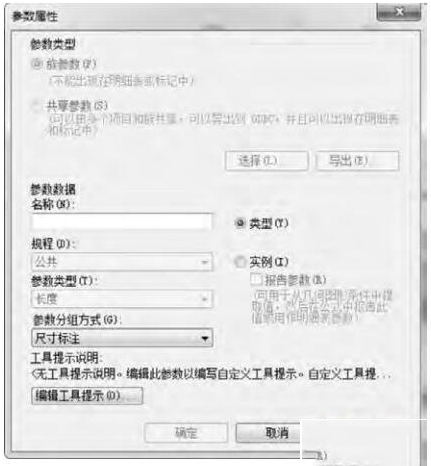

③点击尺寸线，然后点击标签，选择添加参数，出现如图对话框，然后依次添加参数。参数化建模是在持确定的尺寸约束条件以及几何约束的条件下，按设计者给定的参数值来生成新的模型，即利用几何约束以及数学表达式来对不同尺寸之间依存关系进行描述，从而通过修改参数，使得整个参数化模型对应有唯一确定解。因此，要想使一个结构的参数化模型的参数发生变化时该模型具有唯一解，则该模型就必须具备完备的尺寸约束以及几何约束。这个实例中，尺寸标注实际起到了几何约束的作用，而类型参数属性则起到了尺寸约束的作用，尺寸约束与几何约束共同作用，实现了箱梁截面模型解的确定性。

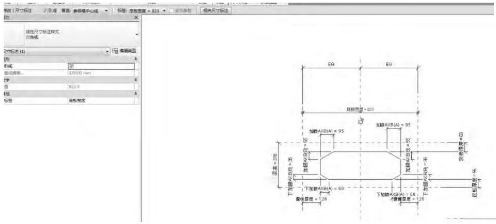

图1尺寸参数定义

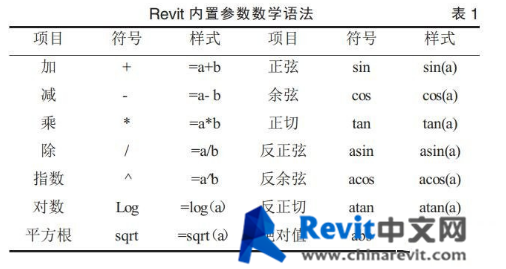

④在“族属性”面板上，单击“类型”。在“族类型”对话框的相应参数旁的“公式”列中，输入参数的公式。Revit软件内置了一套较为完整的数学语法，通过这些数学语法，可以在不同的族参数之间可以形成特定的联系。通过编辑公式，提高参数化设计的智能程度。Revit软件内置的基本数学语法如下表所示。

此外，Revit软件提供了条件语句，用来实现变化不连续的参数设置。条件语句的基本结构为：IF(条件,条件为真时的结果,条件为假时的结果)通过对族类型的定义，实现了该变截面连续梁梁段模型的参数化，通过修改族类型参数，就可以得到任意尺寸且满足要求的图形。

图2族属性参数定义

⑤其他构件的参数化实现方法与此类似，不再赘述。节段模型及其参数展示如下。

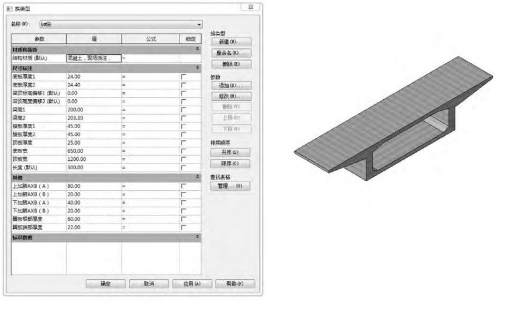

图3箱梁节段模型
