调整梁系统的形状和大小。 如有必要，添加洞口。

1. 单击要修改的梁系统。

2. 单击“修改 | 结构梁系统”选项卡“模式”面板 （编辑边界）。

3. 使用可用草图工具进行任何必要的修改。

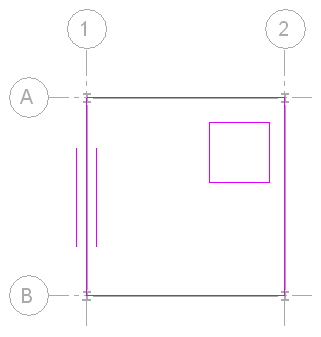

4. （可选）在边界内绘制闭合环，以在梁系统中剪切出一个洞口。



5. （可选） 若要将梁系统重设为其默认状态，单击“修改 | 结构梁系统”>”编辑边界”选项卡 “调整”面板 （重置系统）。

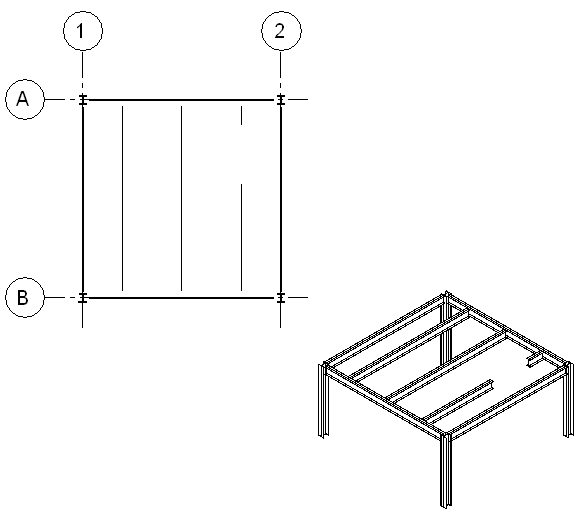

   在重设梁系统之后，系统中的所有梁将拥有相同参数，并位于默认位置中。

• 将已经移动的梁返回到原始位置。

• 恢复已经从系统中删除的梁。

• 重设已经在单个梁上修改的参数（例如“梁类型”、“偏移”和“角度”）。

6. 单击“修改 | 结构梁系统 > 编辑边界”选项卡“模式”面板 （完成编辑模式）。



系统的梁将保持附着在其原始支座上，直到重置梁系统为止。
