Revit技巧 | Revit新建墙体怎么做?Revit新建项目入门操作教学

发布于:2024-11-05 11:40:01
128人 分享

    打开Revit软件,可以从“新建项目”的“建筑样板”开始,“墙体”和“门窗”都是第一步。

    一、视角控制:

        移动视图:按住滚轮+移动

        旋转视图:Shift+按住滚轮移动

        改变旋转轴:先选中物体,然后再旋转,即以选中物体为旋转轴进行旋转

        放大缩小视图:滚轮滚动、Ctrl+按住滚轮移动

    二、简单的建模顺序:

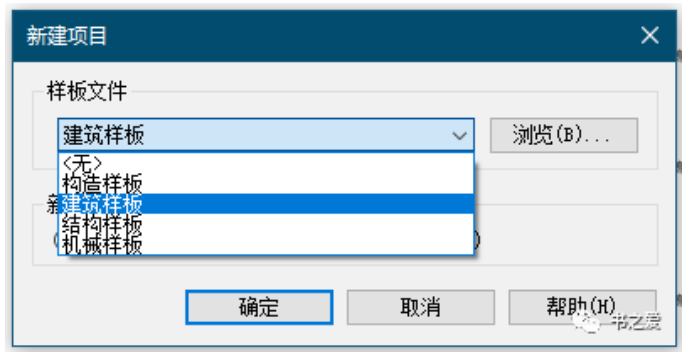

        1、新建项目:

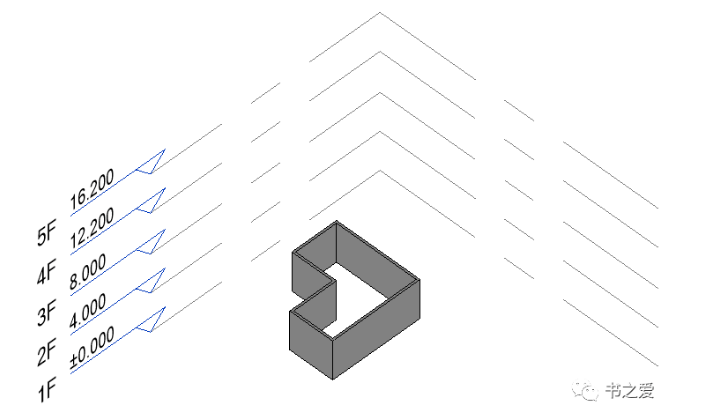

        2、创建标高:(在立面中绘制)

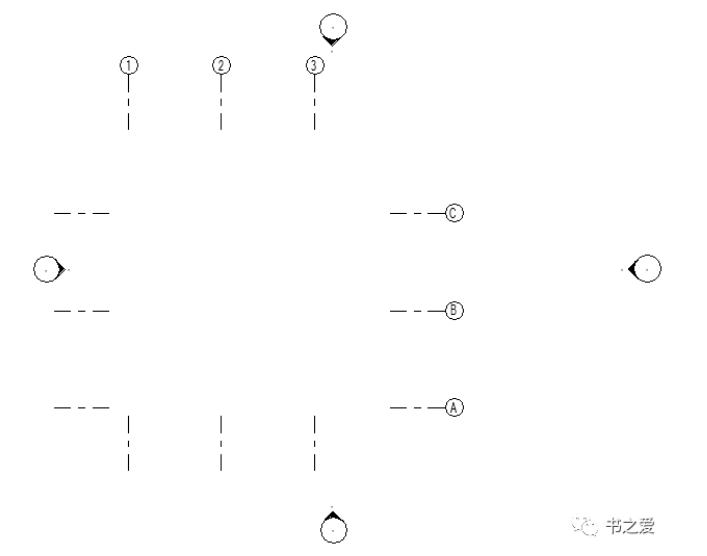

        3、创建轴网(在平面中绘制)


        4、创建墙体、门窗


        (1)载入族

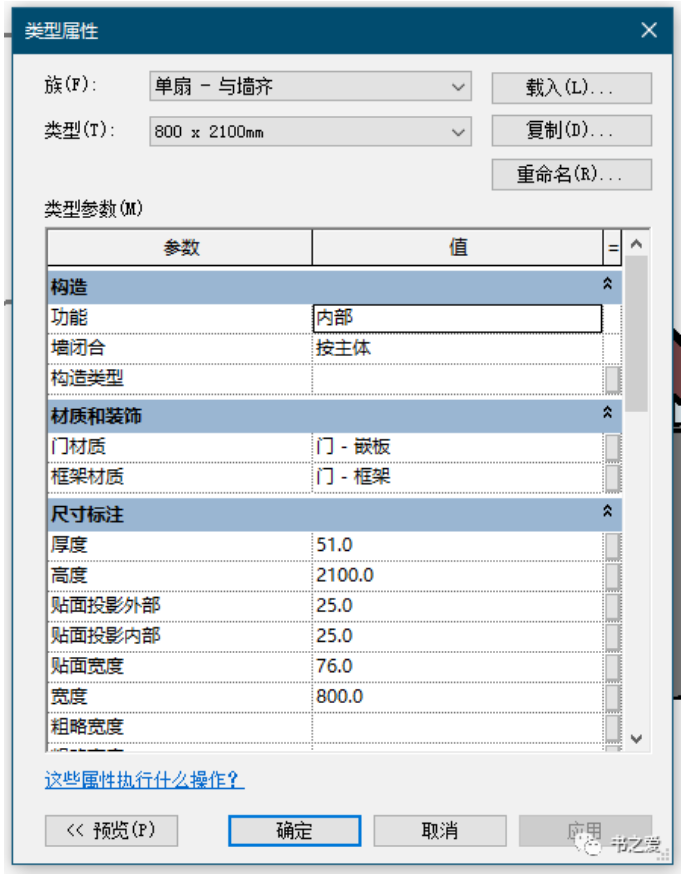

        (2)族类型的设置

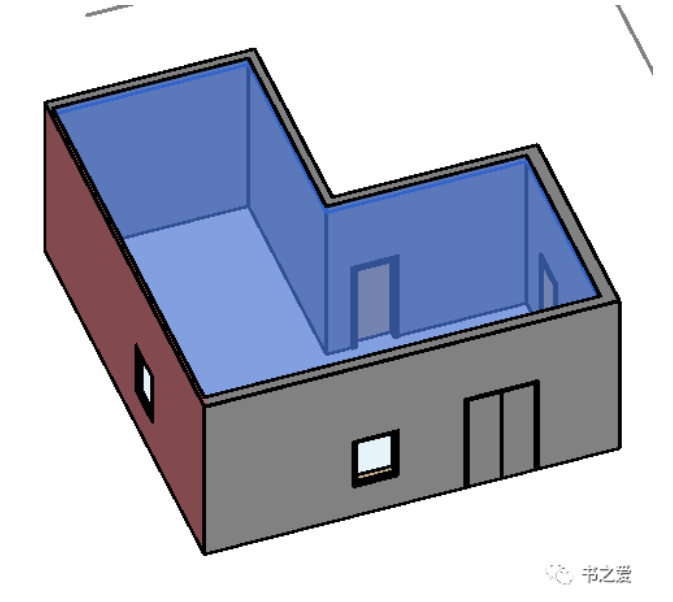

        5、创建楼板(在平面中绘制)


        选择楼板的方法:TAB键

    三、Revit样板

        建筑样板:

        结构样板:钢筋、受力模型

        机械样板:设备

        构造样板:通用样板(施工样板)

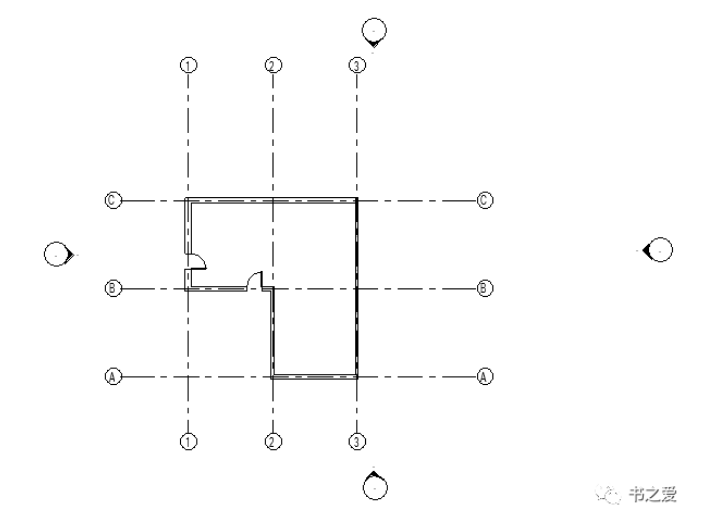

    四、墙的创建

    一块砖的大小:240*115*53mm

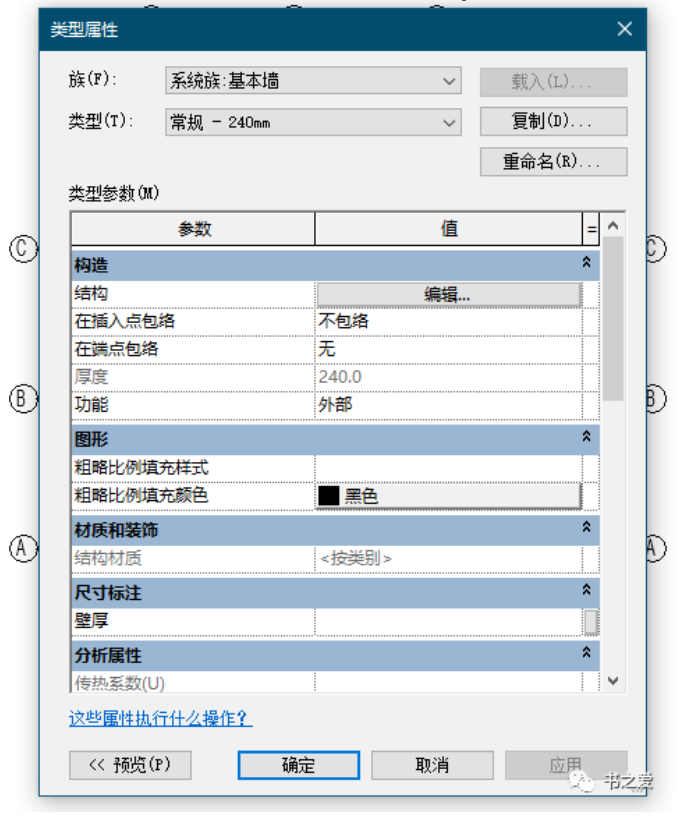

    墙体编辑:


    五、门的创建

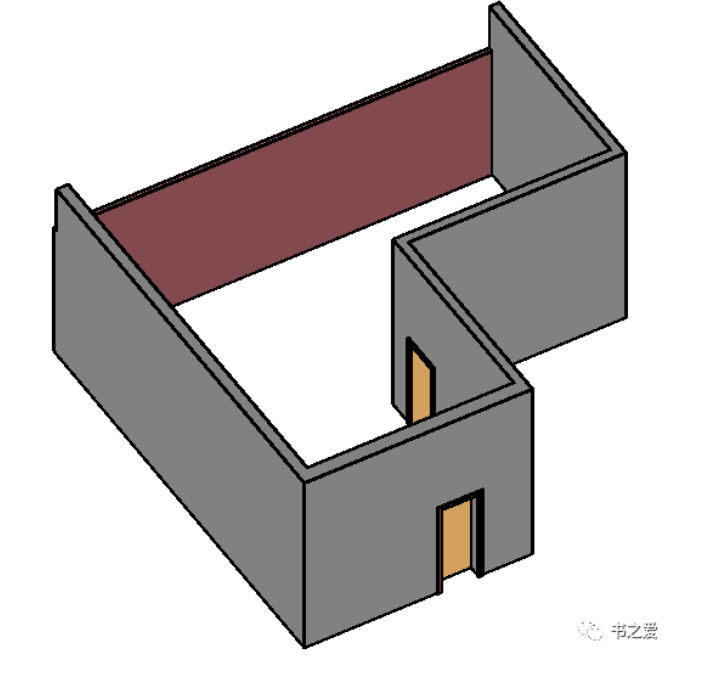

    三维看效果

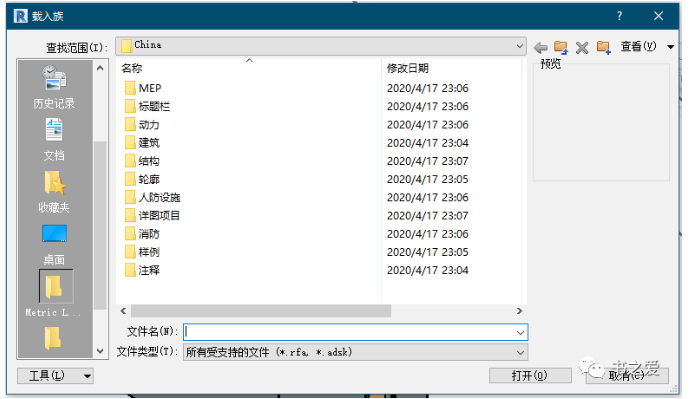

    六、族的载入

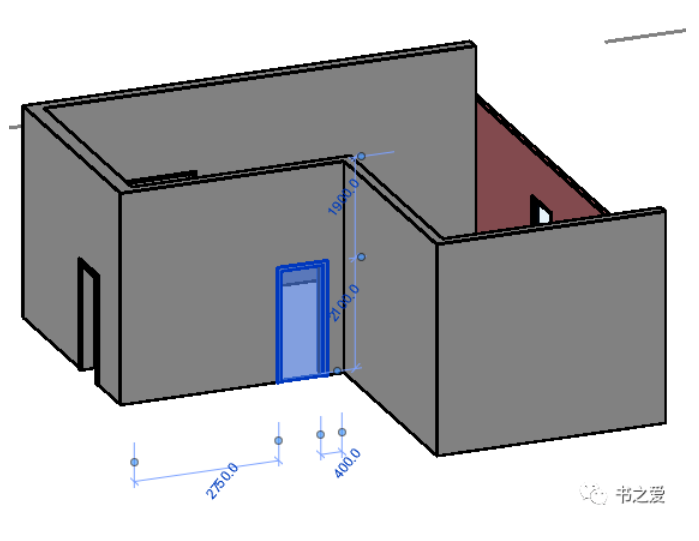

    七、门窗大小的修改
