    在施工现场时，对于机电管线量会进行统计，一般情况我们是在设计院图纸基础上进行统计，但是在Revit软件中进行管线综合后图纸会有变动，那么我们也可以直接在Revit中进行一个量的统计，此处量指管线长度。具体操作如下：

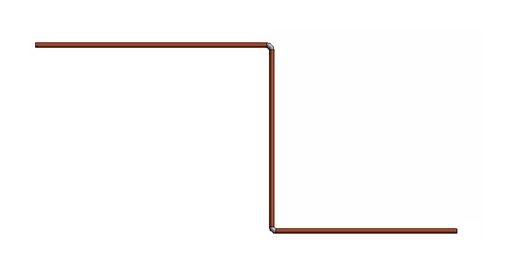

    第一步：先将管线综合后的模型在平面图中打开，将多余其他的相关内容隐藏。如图：

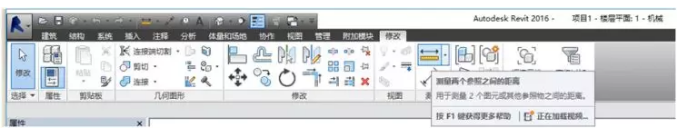

    第二步：选择命令行里面修改面板下的测量。

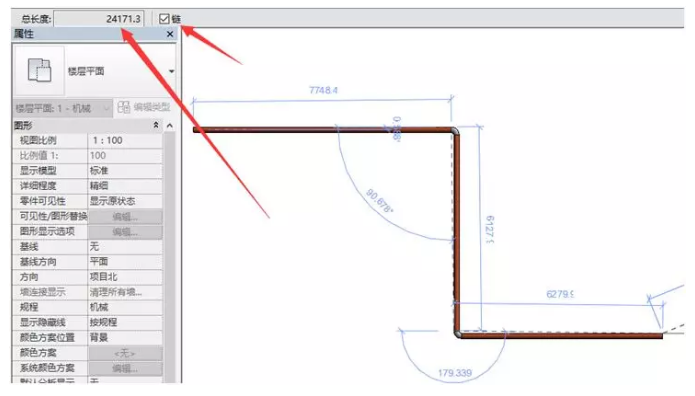

    第三步：选中在将属性上面一栏中链勾选中，这样就可以进行多段管道的测量，并且还可以显示出总长度（此处单位为mm）。将鼠标移动管线一段进行单击在，在将鼠标移动到管线末端。这里需要每段管线都要进行点击，即意味连续单击管线两端。

    第四步：这样，如上图就是每段管道都进行测量，在总长度出就显示此三段管道的总长度，而且每段管道的长度在平面图中也显示出来。

    此种方法，可以统计出管道的长度，除了这个方法还有就是通过明细表来给管道进行量的一个统计。
