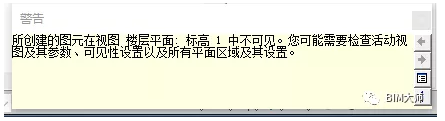

各位BIMer在revit作图时一定会遇到做完构件后revit会提示不可见，如下图所示，因为是技术贴，那就闲话少说，直接上干货。

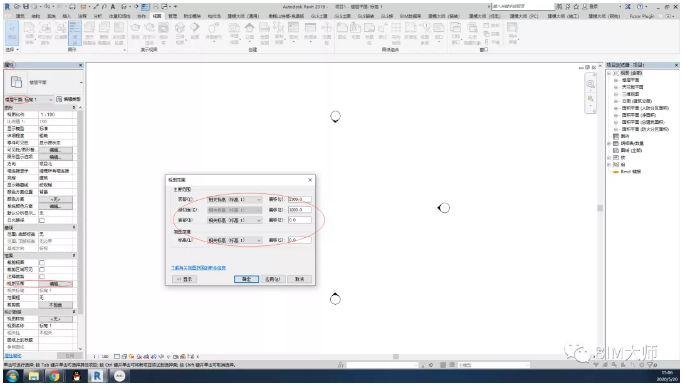

    1.属性栏里楼层平面视图范围的原因，如你在标高1创建一根管道，标高3000，但是视图范围剖切面为1200，只能看到1200以下的构件，所以管道看不到，把顶部，剖切面偏移调整3000以上，就可以看到管道。

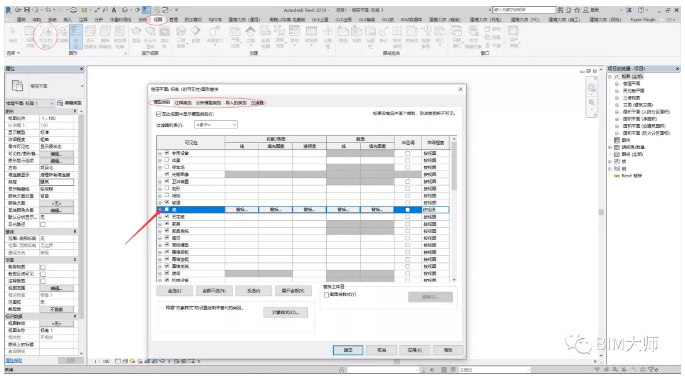

    2.视图-可见性图形（快捷键VV）里构件没有打上对勾的原因，如模型类别里的墙没有打上对勾，在平面里创建墙体的时候就会提示构件不显示。

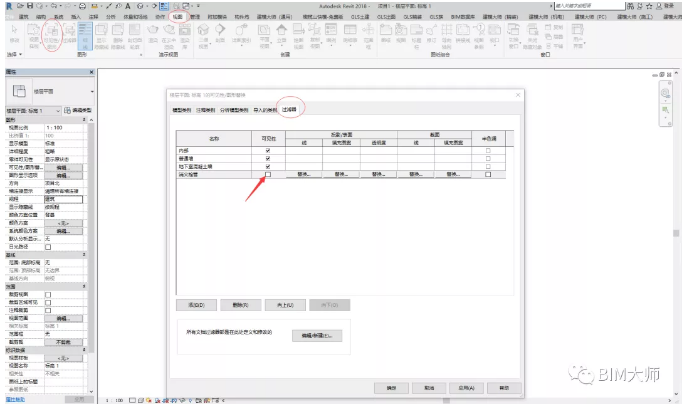

    3.视图-可见性图形（快捷键VV）过滤器里可见性没有打对勾原因，如下图过滤器消火栓管可见性没有打勾，在创建消火栓管道时会提示构件不显示。

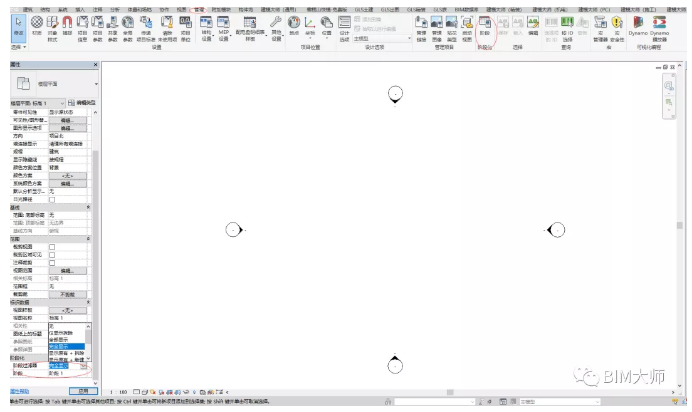

    4.管理-阶段化和阶段化过滤器设置的原因。如设置了阶段过滤器，在阶段过滤器选择仅拆除可见的话，仅仅只能显示拆除的构件，不会显示新建和原有的构件。

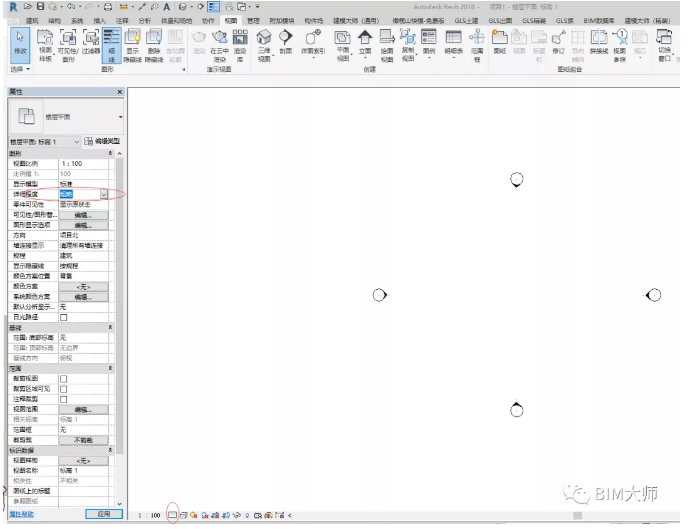

    5.属性楼层平面里详细程度的原因，如族的构件只有在精细详细程度下才能显示，若详细程度为粗略的话，族就不会显示。

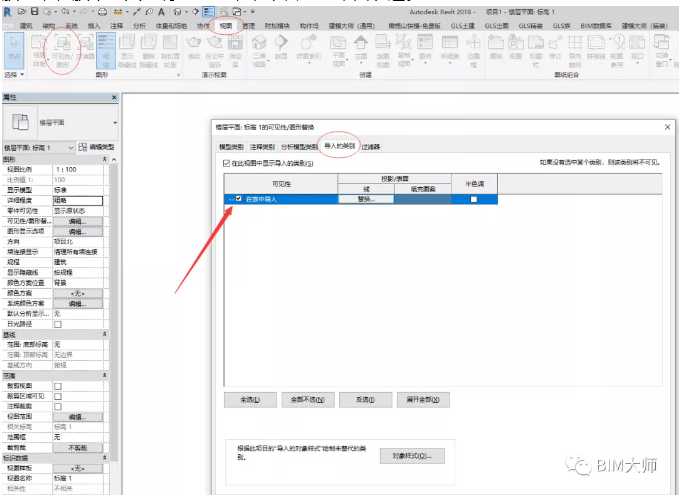

    6.视图-可见性图形（快捷键VV）导入的类别里在族中导入没有打对勾，如在制作族时，导入了CAD图形来充当一些线，在族中导入没有打勾的话，平面里就不会显示族中导入的CAD。比如说消火栓的族，导入CAD充当平面表达，但是在项目里放置该消火栓族时，在族中导入没有打对勾，就不会显示平面表达。

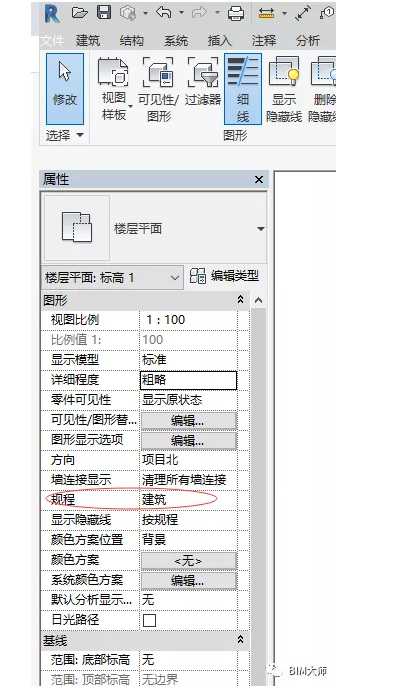

    7.属性楼层平面里规程的原因，如建筑墙不会在结构规程里显示，只会显示结构墙。

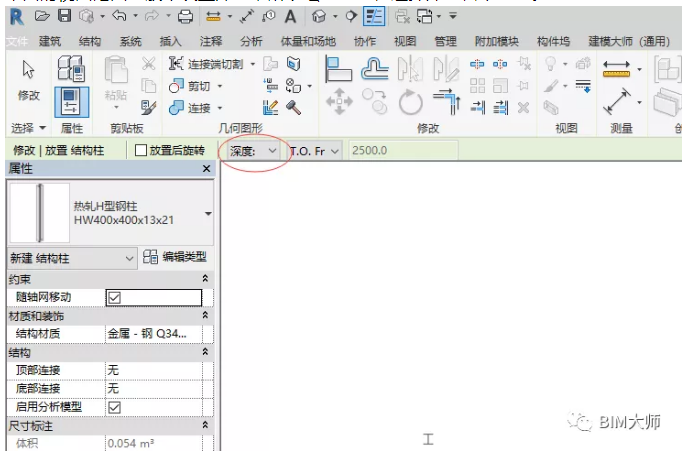

    8.创建构件时标高或者工作平面没有选择正确，如绘制结构柱时，选择的深度，因楼层平面的视图范围一般不设置深度，所以绘制结构柱选择深度会不显示。

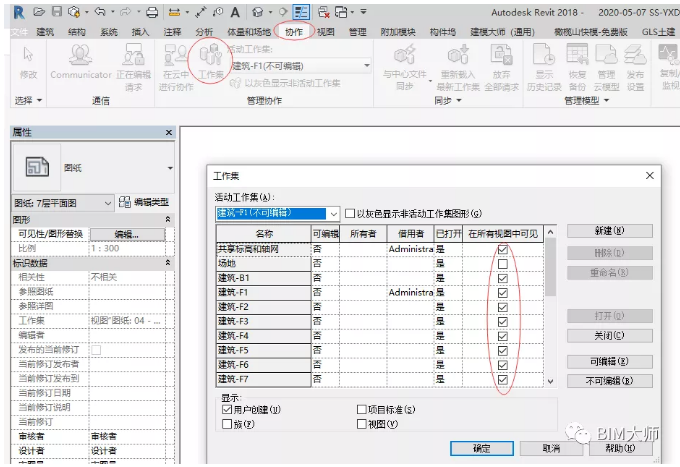

    9.协作-工作集在所有视图中可见没有打对勾原因。如把建筑B1作为活动工作集，即在此工作集内作图，若对勾没有选中的话，所创建的构件就不会显示。

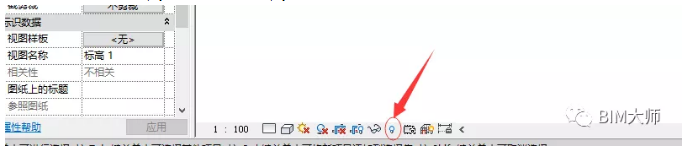

    10.构件看不到可能因为永久隐藏了，隐藏分为临时隐藏和永久隐藏，临时隐藏取消隐藏就会看到，永久隐藏打开显示的隐藏图元才会看到。

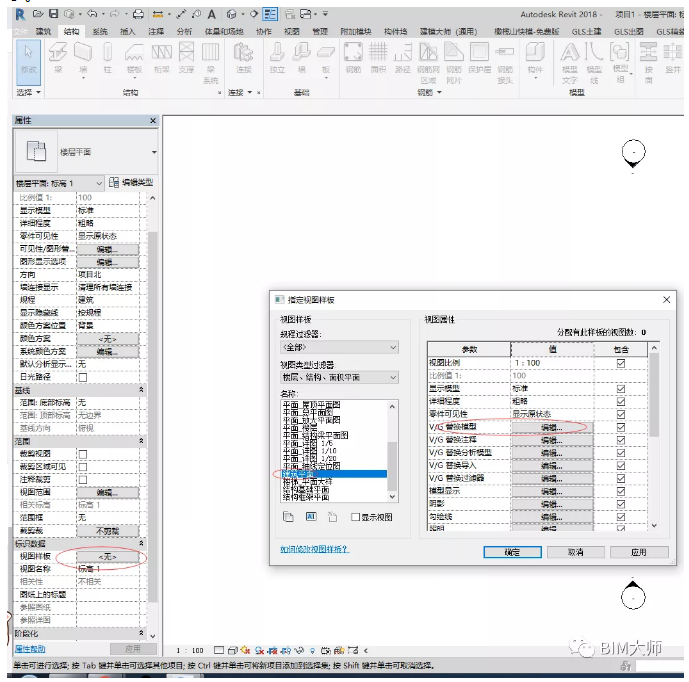

    11.检查一下楼层平面视图样板中是否应用了视图样板，且视图样板中跟图形可见性里一致。如此楼层平面采用了建筑平面样板，且样板中替换模型中构件没有打开就不会显示。

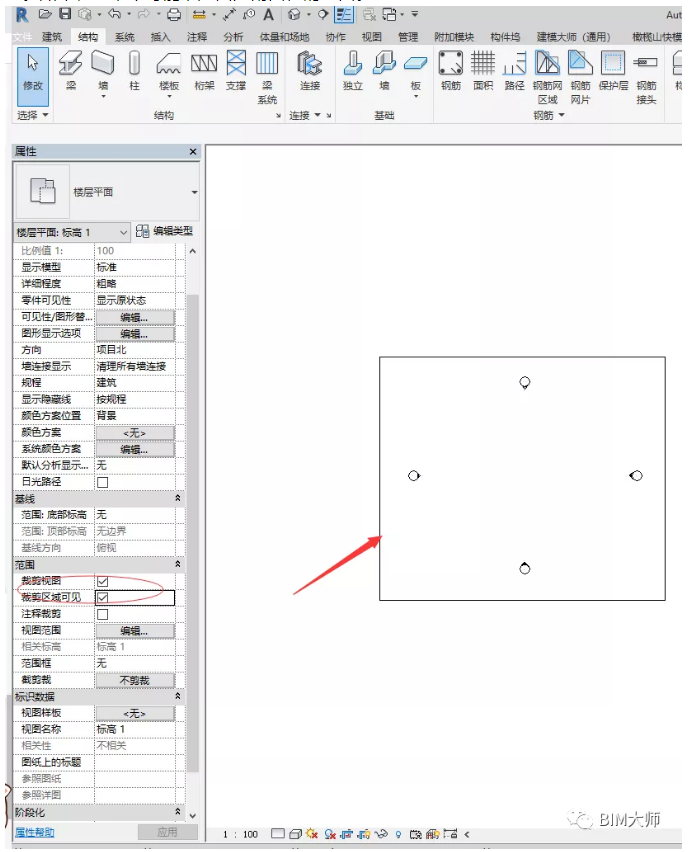

    12.检查是否裁剪视图的原因，如创建构件时在裁剪视图范围外，创建的构件就不会显示。如果在三维中可能就是因为剖面框的原因。
